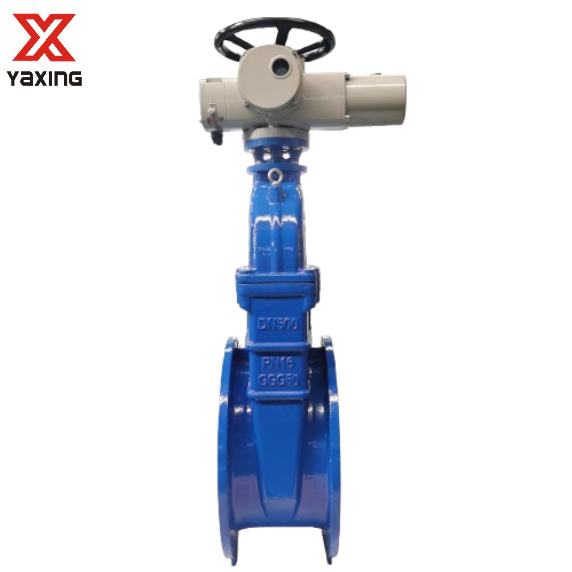

DIN3352 F4 正齿轮软密封闸阀
伞齿轮弹性座封闸阀适用于液体和气体介质管路和设备，作为截断和调节介质的作用。
- 商品名称： DIN3352 F4 正齿轮软密封闸阀
- 商品编号： 1048151504872890368
- 产品描述
-
一、DIN3352 齿轮型闸阀产品介绍
伞齿轮弹性座封闸阀适用于液体和气体介质管路和设备，作为截断和调节介质的作用。
螺旋伞齿轮传动效率高，传动比稳定，圆弧重叠系数大，承载能力高，传动平稳平顺，工作可靠，结构紧凑，节能省料，节省空间，耐磨损，寿命长，噪音小。
二、DIN3352 齿轮型闸阀使用特点
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、零件材料
零件名称
材料
阀体、阀盖
球墨铸铁
闸板
球墨铸铁+EPDM
阀杆
不锈钢
阀杆螺母
铸黄铜
填料
EPDM
内六角螺母
碳钢
垫片
EPDM
四、主要技术参数
◆公称压力：1.0-1.6MPa
◆公称通经：500-1200mm
◆工作温度：0～80℃
◆法兰标准：EN1092-2 PN10/PN16
◆试验标准：EN1074-1 and 2 /EN12266
◆适用介质：水
◆驱动方式：手动
◆符合标准：DIN3352 F4, EN1171
五、结构图
Size
L
D
C
B
n-d
b
H
DN500
457
670
715
620
650
582
20-28
20-32
26.5
31.5
1070
DN600
508
780
840
725
770
682
20-31
20-37
30
36
1260
DN700
610
895
910
840
840
794
24-31
24-37
32.5
39.5
1710
DN750
详情请联系我们。
DN800
660
1015
1025
950
950
901
24-34
24-40
35
43
1850
DN900
711
1115
1125
1050
1050
1001
28-34
28-40
37.5
46.5
2100
DN1000
811
1230
1255
1160
1170
1112
28-37
28-43
40
50
2275
DN1100
详情请联系我们。
DN1200
1015
1455
1485
1380
1390
1328
32-40
32-49
45
57
2500
-
